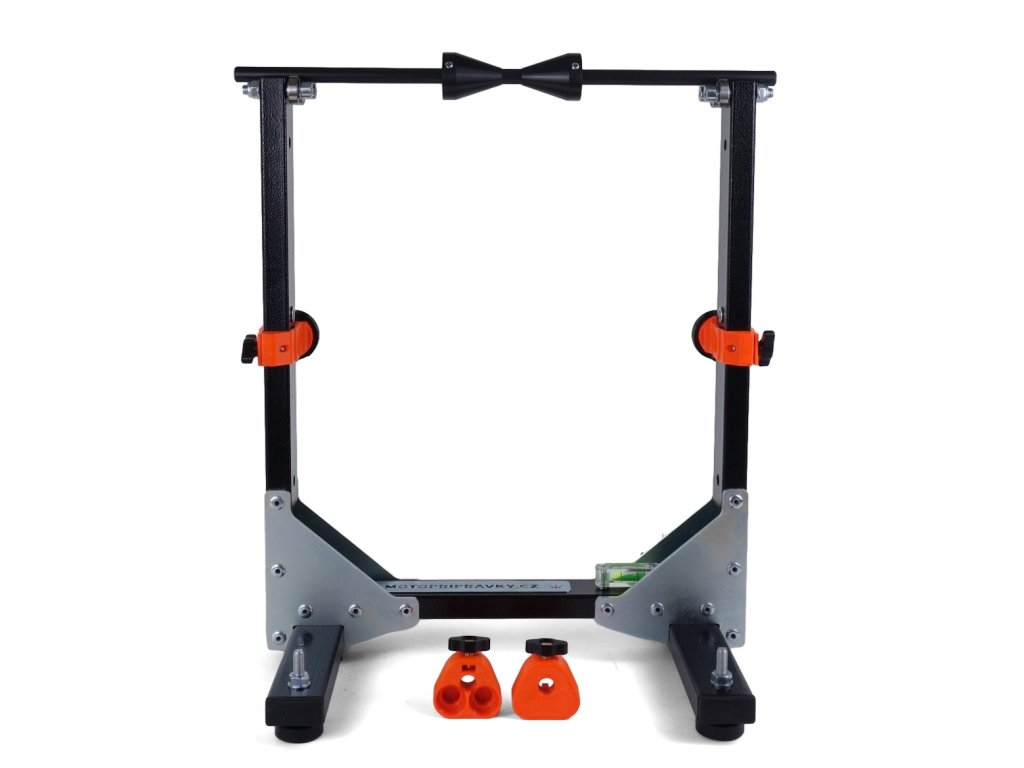

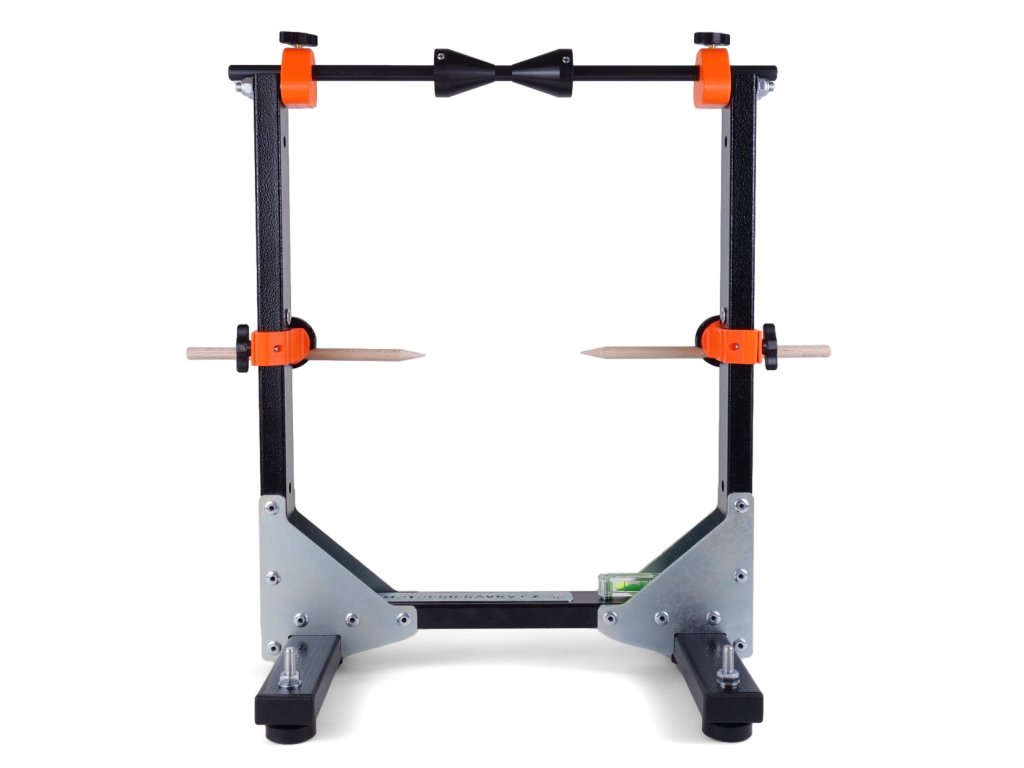

Statická vyvažovačka EXPERT (temp)

Pro koho je varianta EXPERT?

Statická vyvažovačka EXPERT je nejvyšší model a je to to nejlepší, co umím vyrobit. Je to vyvažovačka i centrovačka v jednom.

Tento model ocení zejména náročnější uživatelé a servisy, kde je vyvažování kol každodenní praxí. Jak se říká, obrázek vydá za tisíce slov, takže pokud jste neviděli video výše, mrkněte se na něj a prohlídněte si všechny detaily tohoto modelu.

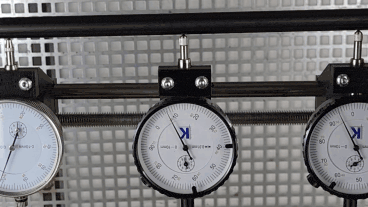

Důraz na maximální přesnost

Na přesnost vyvážení má zásadní vliv průhyb osy, přesnost kuželů, vůle mezi osou a kuželem a i jemný chod ložisek.

Co můžete očekávat u EXPERT:

• Radiální házivost osy max. 0,05 mm.
• Házivost kuželové plochy max. 0,05 mm.
• V praxi se ale daří dosáhnout přesnosti 0,02-0,03 mm u osy i u kuželů. A vždy se párují kužely s osami tak, aby házivost celku byla co nejnižší. Tedy osy s max. radiální házivostí 0,05 mm dostanou ty nejpřesnější kužely s radiální házivostí 0,01 mm a stejně tak naopak.
• Minimální vůle mezi osou a kuželem.
• Kvalitní ložiska SKF ošetřená olejem pro co nejjemnější chod.
• Kalibrační protokol, ve kterém budou zapsané všechny naměřené hodnoty

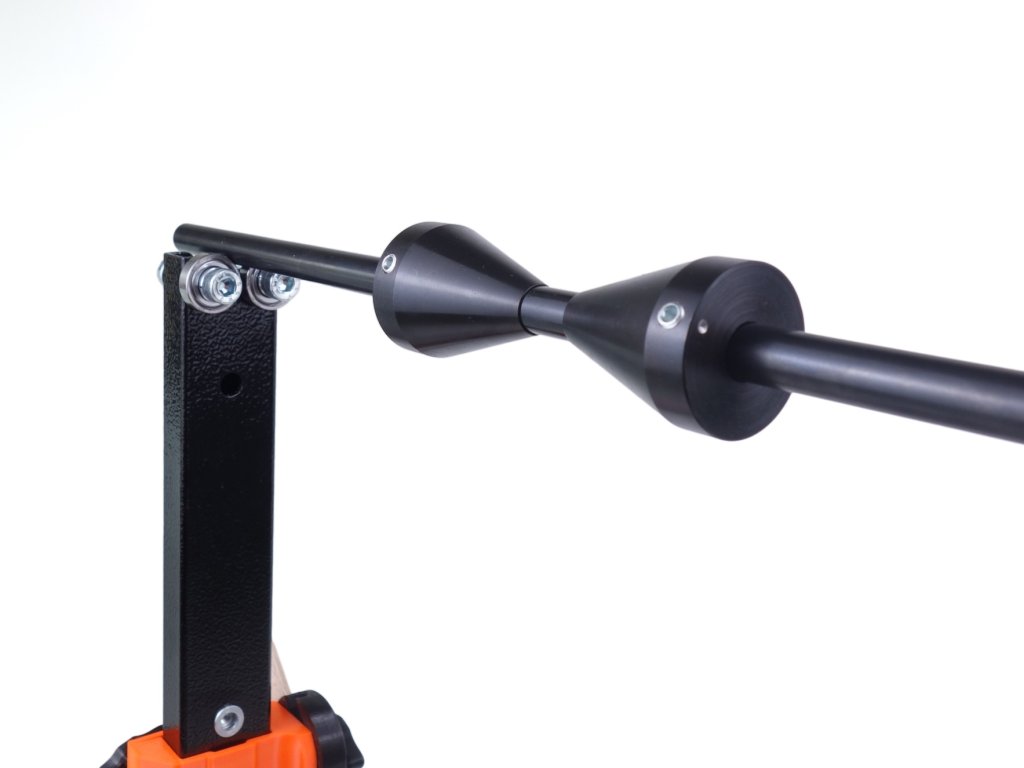

Kalené ocelové kužely 37 mm

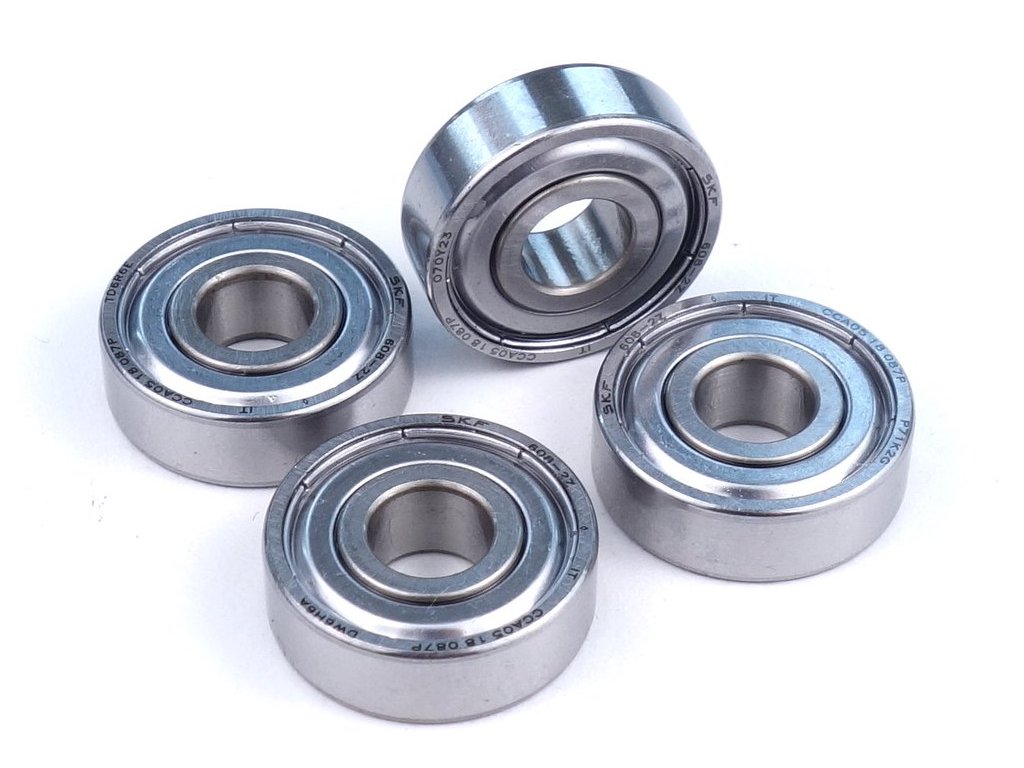

Prémiová ložiska SKF

U UNIVERSAL PRO jsou použita prémiová ložiska SKF 608 2Z Explorer s bezdotykovým těsněním. Jsou vyrobena ve vyšší třídě přesnosti P6, takže zatímco u běžných ložisek může vnější kroužek házet 0,015 mm, u těchto SKF to bude max. 0,008 mm.

Ač jsou ložiska již z výroby velmi jemná, pro co nejjemnější chod  jsou vymytá od vazelíny a ošetřena vřetenovým olejem Mobil Velocite No. 6.

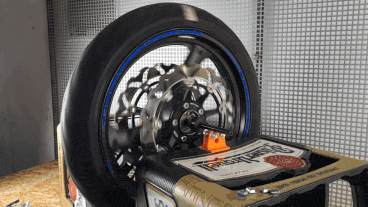

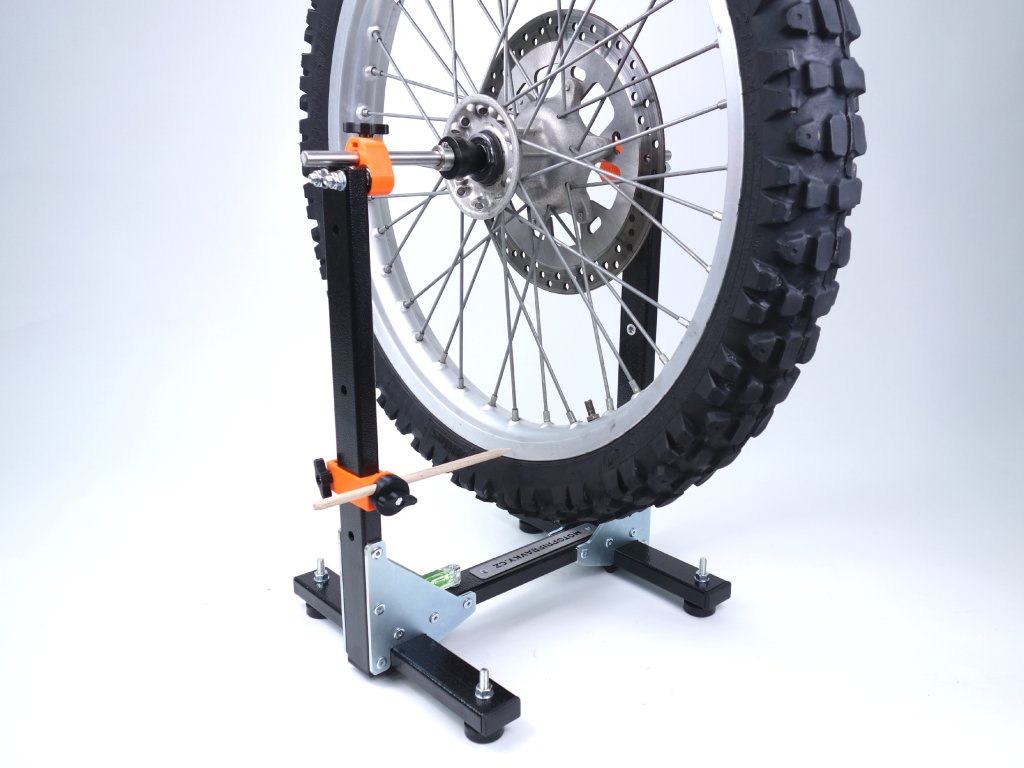

Centrování ráfků na centrovací stolici

Při centrování se používá stejná osa a kužely jako při vyvažování, ovšem kolo s osou se neotáčí na ložiskách vyvažovačky, ale osa je pevně fixována k centrovací stolici pomocí speciálních adaptérů.

Otáčení kola při centrování pak zajišťují ložiska v náboji kola a při dotahování niplů výpletu nehrozí, že by kolo s osou vyskočilo z konstrukce nebo se osa s kolem jakkoliv pohnula.

Doporučuji shlédnout video výše. Uvidíte použití centrovacích adaptérů v praxi.

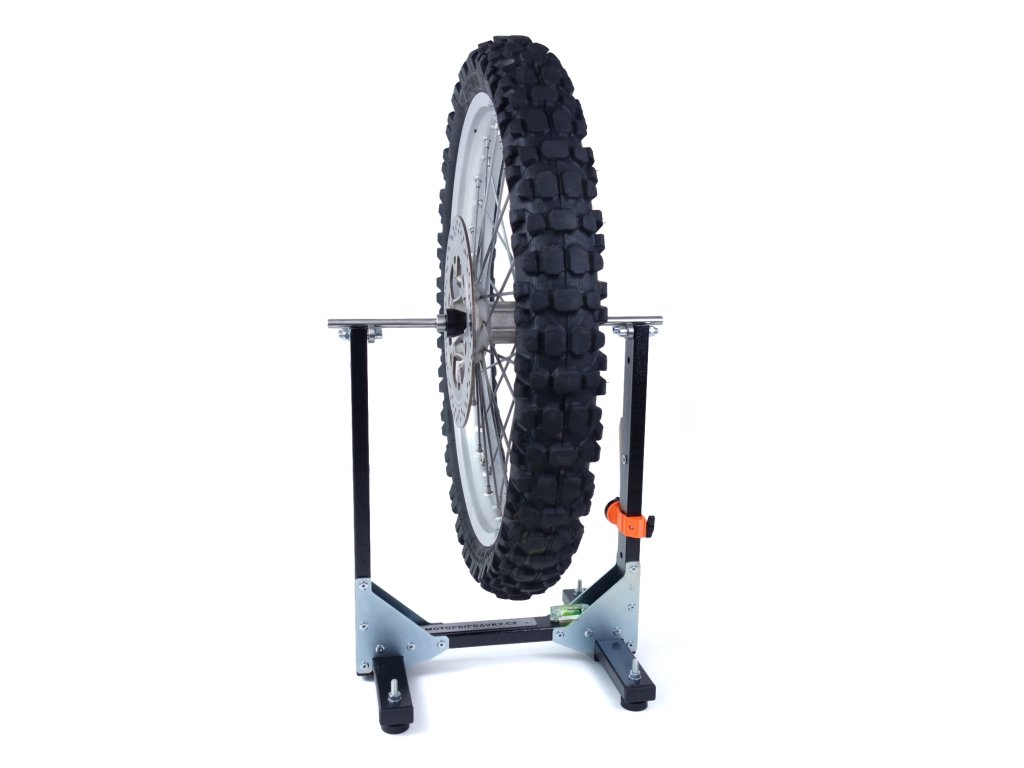

Rozměry

Šířka mezi svislými nohami je 34 cm, výška po střed osy je 41 cm. S dostatečnou rezervou upnete přední 21" kol i s pneumatikou, tak i široká zadní 17" kola.

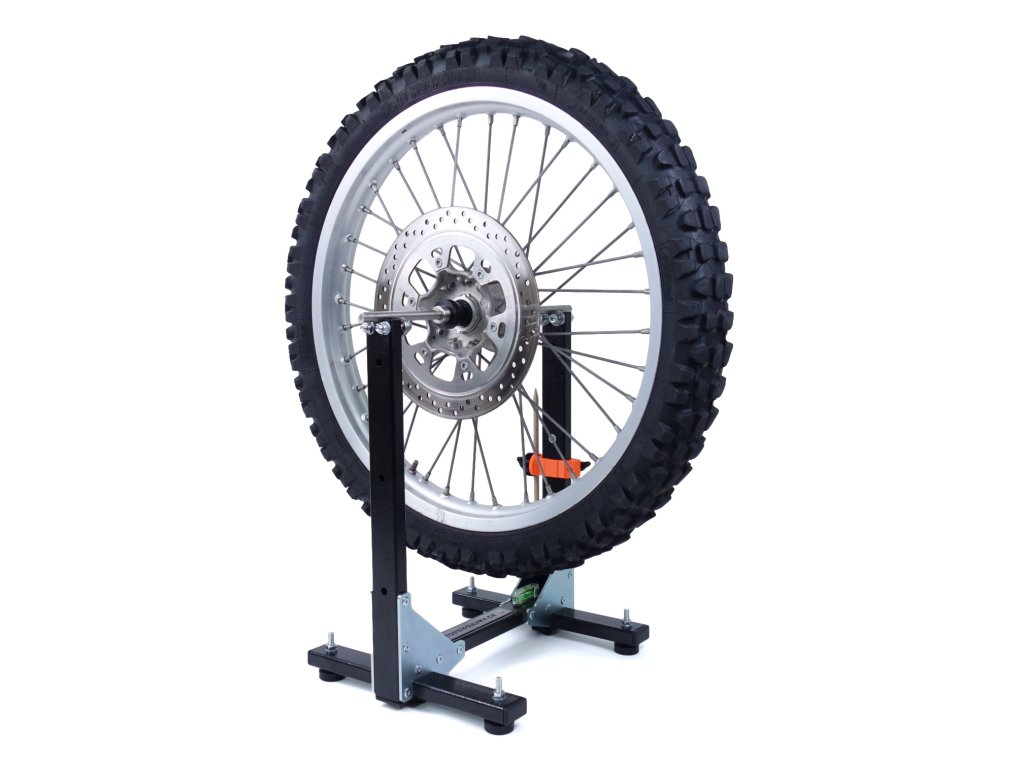

Centrování a vyvažování jízdních kol

Výška je dostatečná dokonce i pro 29" kola s velkými plášti. A pomocí 12 mm osy a kuželů upnete všechny kola s pevnou osou 12, 15, 20 mm.

Skladná a bytelná konstrukce

Celá konstrukce je pálená laserem a snýtovaná 24 ocelovými nýty. Možná je vše trochu předimenzované, ale výsledkem je nadstandardně pevná a přesná konstrukce.

Po dokončení práce můžete odšroubovat nohy a připevnit je ke konstrukci. To vše bez použití nářadí. Konstrukce tak tvoří jeden kompaktní celek a zabírá minimum místa ve vaší dílně.

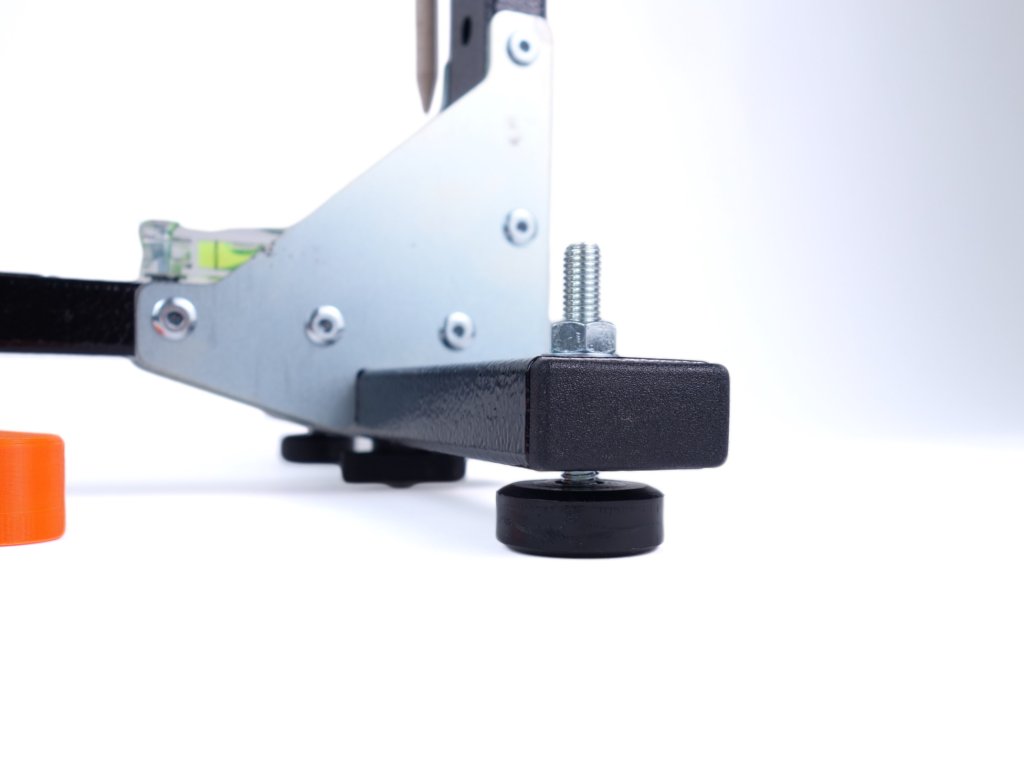

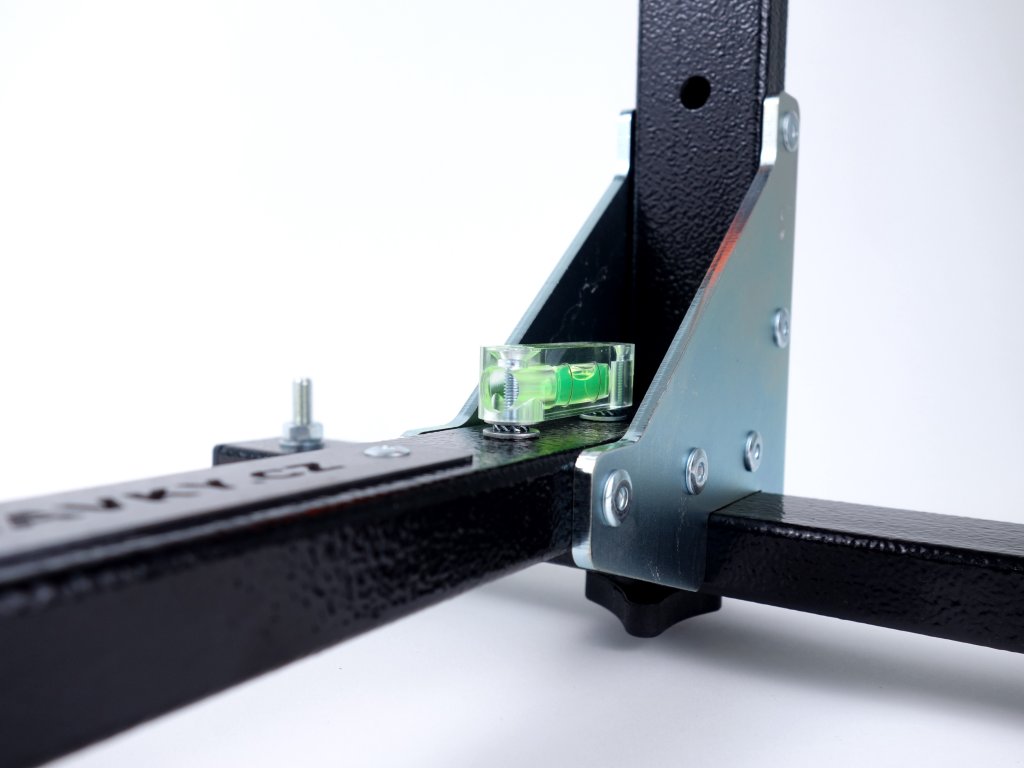

Kalibrovatelná libela

Libela je připevněna ke konstrukci přes vějířové podložky, které se při dotažení mírně deformují a díky tomu je možné libelu srovnat do přesné roviny s osou vyvažovačky.

Sice jednoduché, ale zato velmi funkční řešení. Libelu si můžete nejen sami překontrolovat, ale i zkalibrovat jen pomocí jednoho inbusové klíče.
